Avexiens falcon900b Posté(e) 23 février 2020 Avexiens Signaler Posté(e) 23 février 2020 Salut à tous ! par hasard... envisageant de remplacer les moteurs de mon NEQ6 par des moteurs à 400 pas / tour, plus précis... je suis tombé là dessus......https://www.webastro.net/forums/topic/179700-carte-contrôleur-eq6-en-détail/ en gros.... LE Grââl pour pouvoir réparer les cartes cramées..... Citer
Administrators frédogoto Posté(e) 25 février 2020 Administrators Signaler Posté(e) 25 février 2020 Effectivement.....je dirais même qu'il faut sauvegarder en dur cette page qqe part, voir la reproduire ici Citer

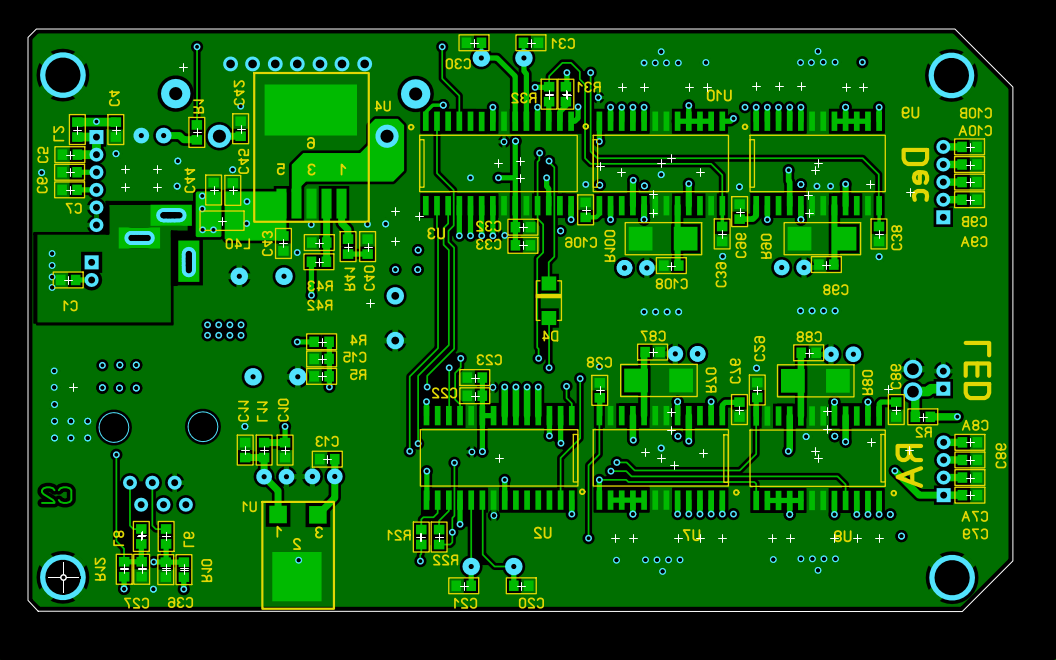

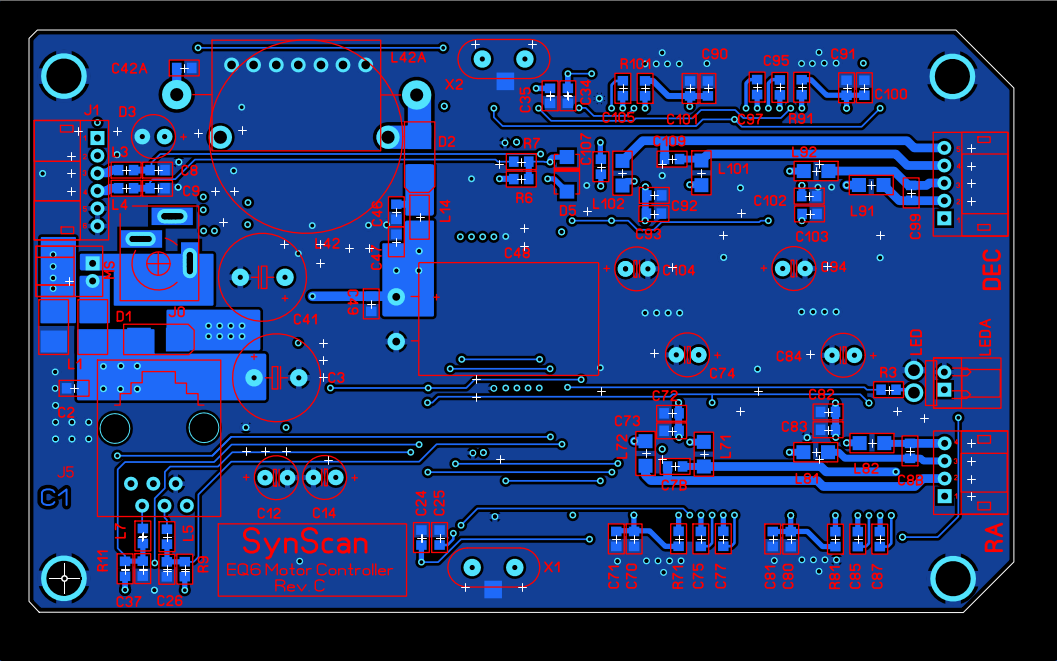

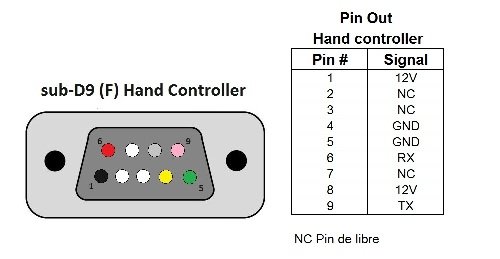

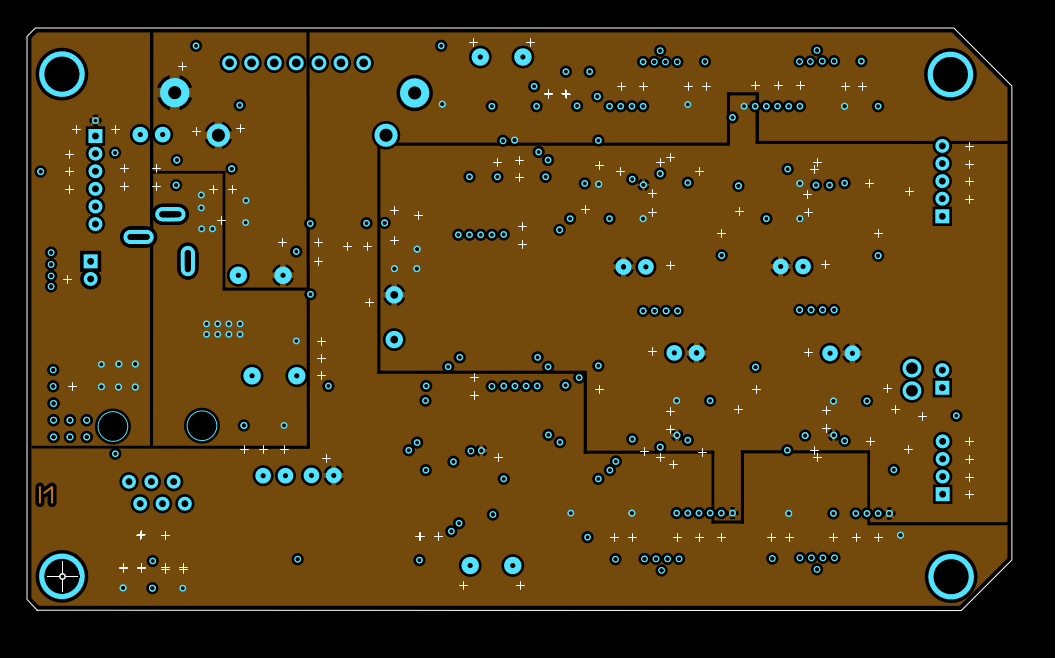

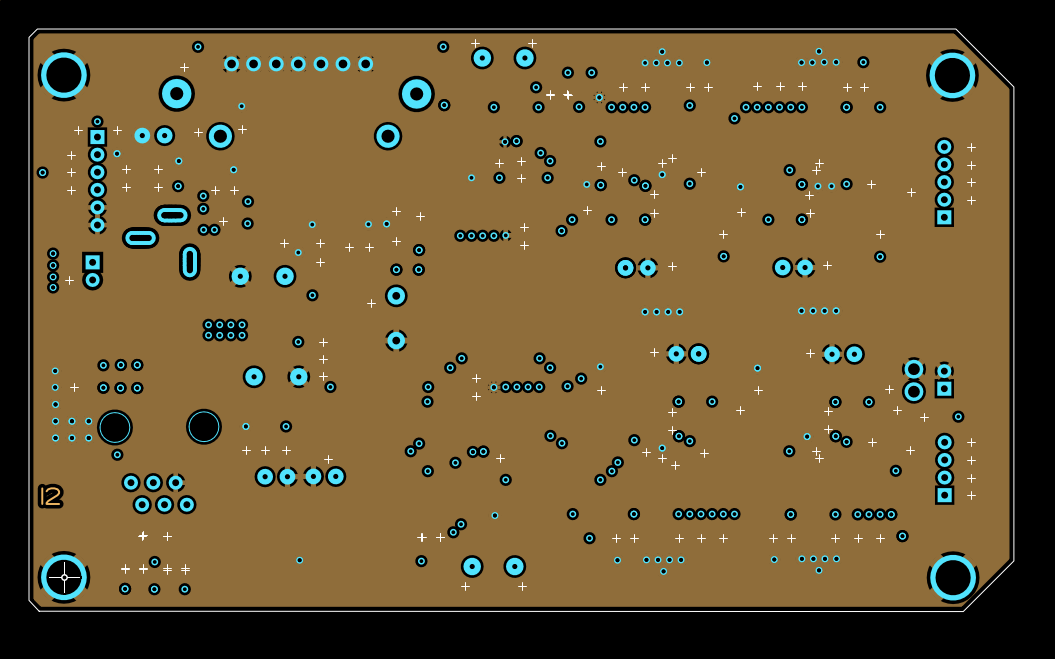

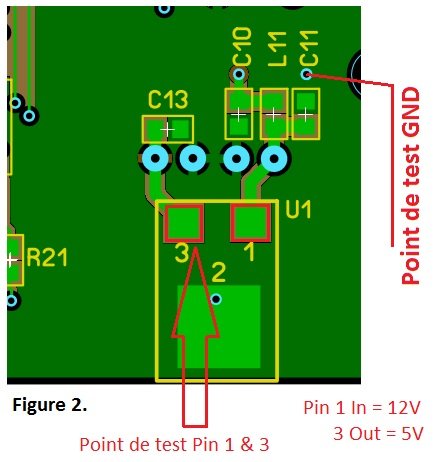

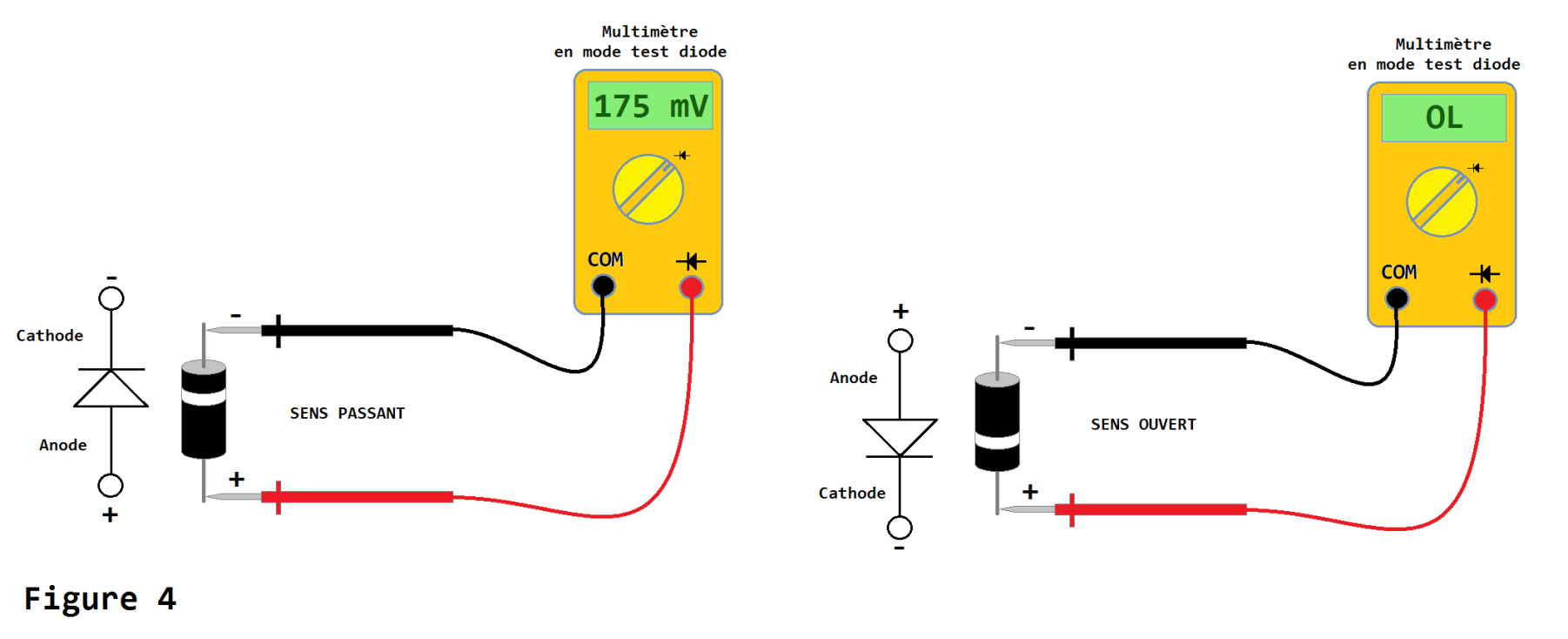

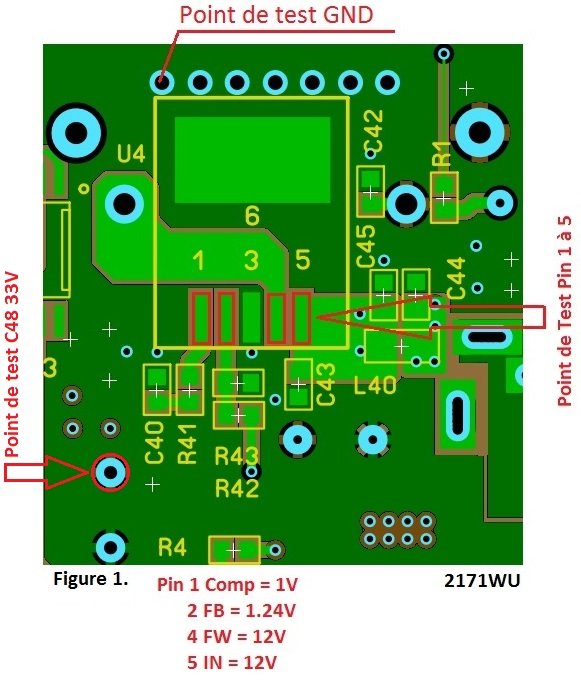

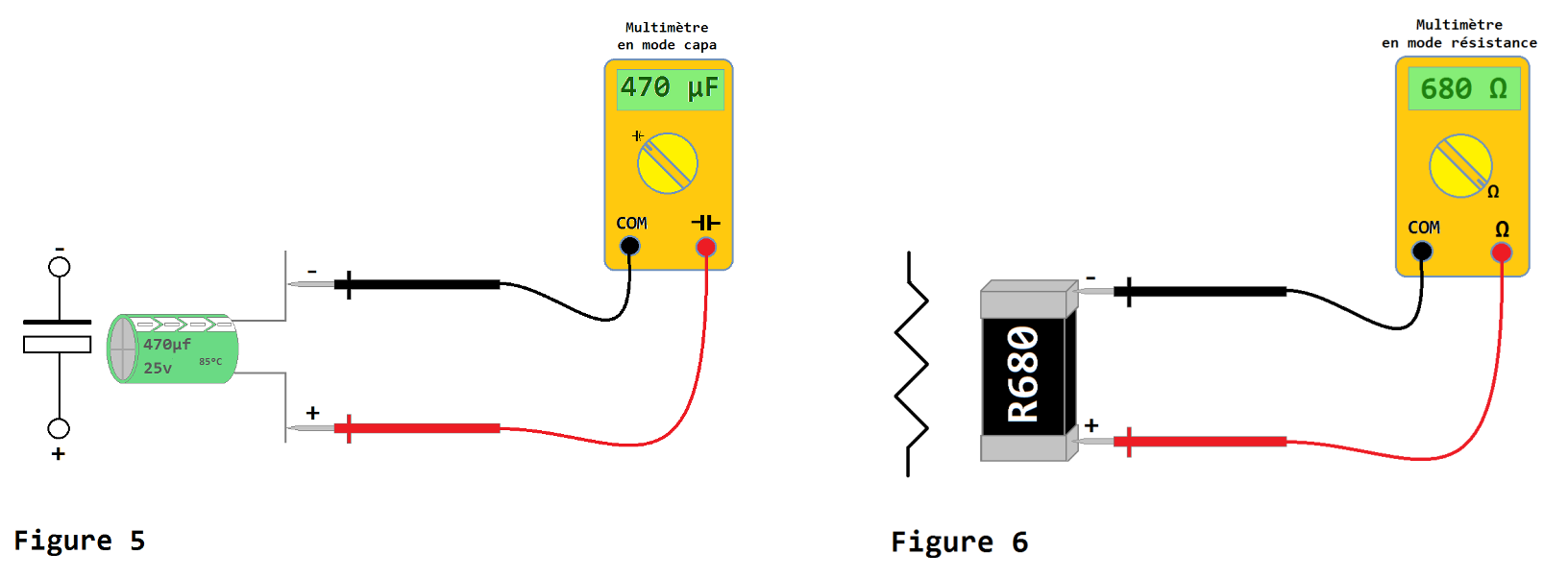

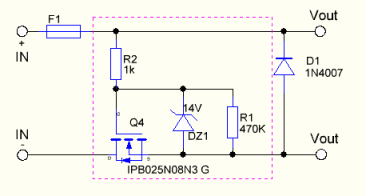

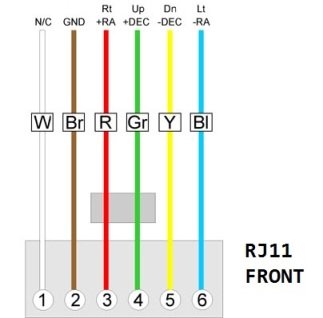

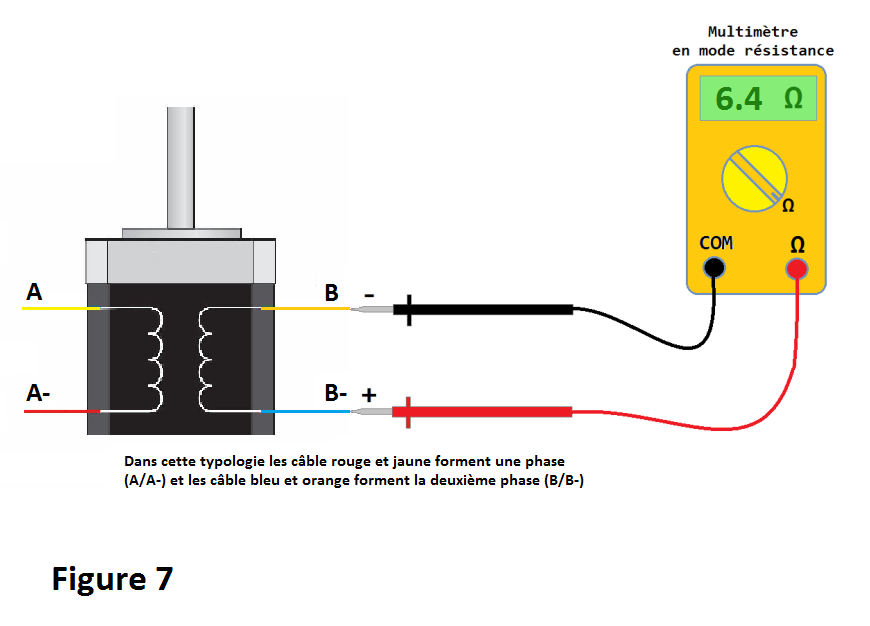

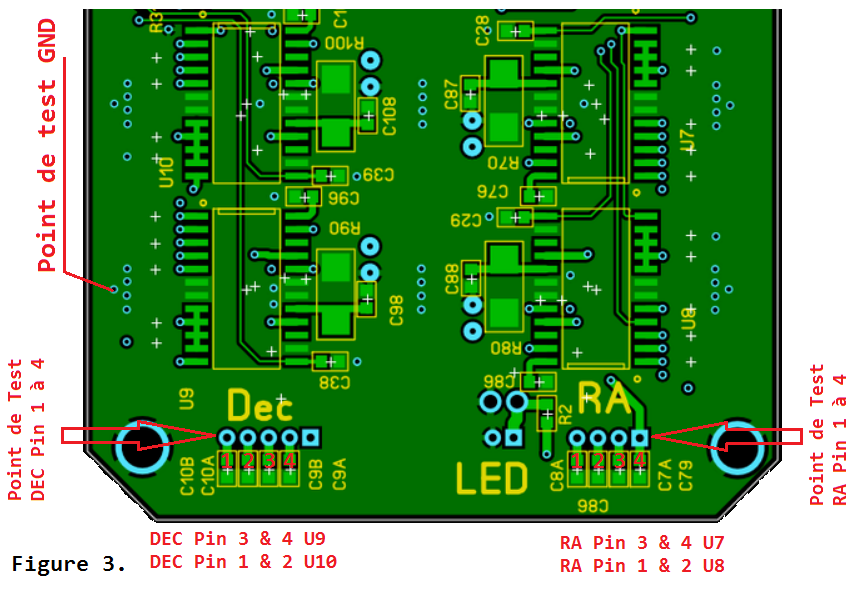

Administrators frédogoto Posté(e) 25 février 2020 Administrators Signaler Posté(e) 25 février 2020 Détail de la carte Contrôleur N-Eq6 Cuivre dessus Cuivre dessous Cuivre internes 1 (multi-couches) Cuivre internes 2 (multi-couches) CI transparence Info couches CI Epaisseur piste 35µm. schéma électronique carte EQ6 Schéma alimentation carte EQ6.pdf231 Ko · 9 downloads Schéma carte EQ6.pdf414 Ko · 13 downloads Mise à jour schéma le 17/02/2020 Brochage connecteur sub-D9 (F), Hand Controller EQ6 Brochage connecteur RJ11, Auto Guider EQ6 Voici la liste des composant Appareil de mesure: RIGOL DM3058E / WAVETEK DM27XT / ITC-990 / DCA75 et LCR-40 - Analyseur de composants CONDASATEUR C1 100nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C2 1µf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C3 470µf 25v Condensateur électrolytique À sorties radiales, 5 mm C4 10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C5 10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C6 50pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]± 0.05pF C7 50pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]± 0.05pF C8 50pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]± 0.05pF C9 50pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]± 0.05pF C10 10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C11 10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C12 47µf 16v Condensateur électrolytique, À sorties radiales, 2.54 mm C13 100nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C14 100µf 25v Condensateur électrolytique, À sorties radiales, 2.54 mm C15 220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C20 18pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]± 1% C21 18pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]± 1% C22 10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C23 1µf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C24 330nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C25 330nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C26 50pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]± 0.05pF C27 50pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]± 0.05pF C28 10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C29 10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C30 18pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]± 1% C31 18pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric]± 1% C32 10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C33 1µf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C34 330nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C35 330nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C36 50pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] ± 0.05pF C37 50pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] ± 0.05pF C38 10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C39 10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C40 1µf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C41 470µf 25v Condensateur électrolytique À sorties radiales, 5 mm C42 220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C43 220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C44 1000pf Condensateur céramique multicouche CMS, 100 V, 0603 [1608 Metric] C45 1000pf Condensateur céramique multicouche CMS, 100 V, 0603 [1608 Metric] C46 10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C47 10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C48 1000µf 35v Condensateur électrolytique À sorties radiales, 5 mm C49 220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C70 10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C71 1µf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C72 10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C73 220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C74 47µf 35v Condensateur électrolytique, À sorties radiales, 2.54 mm C75 220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C76 220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C77 220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C78 100nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C79 110pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] ± 0.05pF C80 10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C81 1µf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C82 10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C83 220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C84 47µf 35v Condensateur électrolytique, À sorties radiales, 2.54 mm C85 220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C86 220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C87 220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C88 100nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C90 10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C91 1µf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C92 10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C93 220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C94 47µf 35v Condensateur électrolytique, À sorties radiales, 2.54 mm C95 220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C96 220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C97 220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C98 100nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C99 120pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C100 10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C101 1µf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C102 10nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C103 220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C104 47µf 35v Condensateur électrolytique, À sorties radiales, 2.54 mm C105 220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C106 220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C107 220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C108 100nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C109 110pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C42A 220nf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] C7A 110pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] ± 0.05pF C7B 110pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] ± 0.05pF C8A 110pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] ± 0.05pF C8B 110pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] ± 0.05pF C9A 110pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] ± 0.05pF C9B 110pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] ± 0.05pF C10A 110pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] ± 0.05pF C10B 110pf Condensateur céramique multicouche CMS, 50 V, 0603 [1608 Metric] ± 0.05pF DIODE D1 SK34A SOD-123 Diodes et redresseurs Schottky 3.0 Amp 40 Volt 150 Amp IFSM D2 SK34A SOD-123 Diodes et redresseurs Schottky 3.0 Amp 40 Volt 150 Amp IFSM D3 LED rouge 1.5V T-1 3/4 (5MM) D4 (1n4148) Diode NP, 150mA, SOD-80, 2 Broche(s) D5 (1N4148) Diode NP, 150mA, SOD-80, 2 Broche(s) RESISTANCE R1 10K Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V R2 NC 0603 (Pas de résistance) R3 75K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V R4 20K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V 1% R5 4.7K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V 1% R6 33K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V R7 100 ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V R9 10K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V R10 10K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V R11 10K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V R12 10K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V R21 1K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V R22 1K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V R31 1K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V R32 1K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V R41 1K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V R42 11K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V, 1% R43 430 ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V, 1% R70 680 ohm Résistance à puce CMS, Couche épaisse, 2010 [5025 Metric], 200 V R71 51K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V R80 680 ohm Résistance à puce CMS, Couche épaisse, 2010 [5025 Metric], 200 V R81 51K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V R90 680 ohm Résistance à puce CMS, Couche épaisse, 2010 [5025 Metric], 200 V R91 51K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V R100 680 ohm Résistance à puce CMS, Couche épaisse, 2010 [5025 Metric], 200 V R101 51K ohm Résistance à puce CMS, Couche mince, 0603 [1608 Metric],Série ERA, 75 V CIRCUIT LOGIQUES U1 78D05AL TO-252 Régulateur de tension fixe monolithique 5V 1A U2 PIC16F886 SOIC_28_W MCU 8 bits, FLASH, PIC16 Family PIC16F8XX Series Microcontrollers, 20 MHz, 14 KB, 368 Byte U3 PIC16F886 SOIC_28_W MCU 8 bits, FLASH, PIC16 Family PIC16F8XX Series Microcontrollers, 20 MHz, 14 KB, 368 Byte U4 2171WU TO263-5 Régulateurs de tension de commutation 2.5A, tension d'entrée de 3 V à 40 V U7 A3959SLBT Driver de moteur, double, DMOS, Alimentation 7V à 50V, 2 Sorties 50V/3A, SOIC-24 U8 A3959SLBT Driver de moteur, double, DMOS, Alimentation 7V à 50V, 2 Sorties 50V/3A, SOIC-24 U9 A3959SLBT Driver de moteur, double, DMOS, Alimentation 7V à 50V, 2 Sorties 50V/3A, SOIC-24 U10 A3959SLBT Driver de moteur, double, DMOS, Alimentation 7V à 50V, 2 Sorties 50V/3A, SOIC-24 QUARTZ, OSCILLATEUR, RESONATEUR X1 20Mhz Cristal,Traversant, 10.9mm x 4.65mm X2 20Mhz Cristal,Traversant, 10.9mm x 4.65mm EMI L1 Perle de ferrite, 1206, Résistance DC max 0.015ohm, Impédance typique à 100MHz: 50ohm, 3.5A, ± 25%, Réf: BLM31PG500SN1L L1 Perle de ferrite, 1206, Résistance DC max 0.015ohm, Impédance typique à 100MHz: 50ohm, 3.5A, ± 25%, Réf: BLM31PG500SN1L L2 Perle de ferrite, 603, Résistance DC max 0.15ohm, Impédance typique à 100MHz: 220ohm, 1A, ± 25%, Réf: BLM18EG221TN1D L3 Perle de ferrite, 603, Résistance DC max 0.25ohm, Impédance typique à 100MHz: 220ohm, 500mA, ± 25%, Réf: BLM18AG221SN1D L4 Perle de ferrite, 603, Résistance DC max 0.25ohm, Impédance typique à 100MHz: 220ohm, 500mA, ± 25%, Réf: BLM18AG221SN1D L5 Perle de ferrite, 603, Résistance DC max 0.25ohm, Impédance typique à 100MHz: 220ohm, 500mA, ± 25%, Réf: BLM18AG221SN1D L6 Perle de ferrite, 603, Résistance DC max 0.25ohm, Impédance typique à 100MHz: 220ohm, 500mA, ± 25%, Réf: BLM18AG221SN1D L7 Perle de ferrite, 603, Résistance DC max 0.25ohm, Impédance typique à 100MHz: 220ohm, 500mA, ± 25%, Réf: BLM18AG221SN1D L8 Perle de ferrite, 603, Résistance DC max 0.25ohm, Impédance typique à 100MHz: 220ohm, 500mA, ± 25%, Réf: BLM18AG221SN1D L11 Perle de ferrite, 603, Résistance DC max 0.15ohm, Impédance typique à 100MHz: 220ohm, 1A, ± 25% Réf: BLM18EG221TN1D L14 Perle de ferrite, 805, Résistance DC max ?ohm, Impédance typique à 100MHz: ?ohm, 3A, ± 25%, Réf: L40 Perle de ferrite, 805, Résistance DC max ?ohm, Impédance typique à 100MHz: ?ohm, 3A, ± 25%, Réf: L71 Perle de ferrite, 805, Résistance DC max ?ohm, Impédance typique à 100MHz: ?ohm, 1A, ± 25%, Réf: L72 Perle de ferrite, 805, Résistance DC max ?ohm, Impédance typique à 100MHz: ?ohm, 1A, ± 25%, Réf: L82 Perle de ferrite, 805, Résistance DC max ?ohm, Impédance typique à 100MHz: ?ohm, 1A, ± 25%, Réf: L91 Perle de ferrite, 805, Résistance DC max ?ohm, Impédance typique à 100MHz: ?ohm, 1A, ± 25%, Réf: L92 Perle de ferrite, 805, Résistance DC max ?ohm, Impédance typique à 100MHz: ?ohm, 1A, ± 25%, Réf: L101 Perle de ferrite, 805, Résistance DC max ?ohm, Impédance typique à 100MHz: ?ohm, 1A, ± 25%, Réf: L102 Perle de ferrite, 805, Résistance DC max ?ohm, Impédance typique à 100MHz: ?ohm, 1A, ± 25%, Réf: INDUCTANCE L42A Inductance,100uH LISTE NON-EXHAUSTIVE Protéger un appareil contre les inversions de polarité, sans occasionner de chute de tension d’alimentation. Protection d’inversion de la polarité pour éviter toute dégradation en cas de branchement inverse de la batterie ou de la prise. ________________________________________________________________________________________________________________________________________________________________________________ Fichier Gerber avec Transistor MOSFET, Canal N, IPT012N08N5ATMA1 - 300 A, 80 V, 0.001 ohm, 10 V, 3 V. Transistor MOSFET Canal N Réf: PB025N08N3GATMA1 ,120 A, 80 V, 0.002 ohm, 10 V, 2.8 V adaptable aussi. MIP.zip5 Ko · 2 downloads ________________________________________________________________________________________________________________________________________________________________________________ Prix unitaire du circuit seul sans composant (contre inversions de polarité) 40.136 € HT pour une commande de 1 4.151 € HT pour une commande de 20 2.384 € HT pour une commande de 40 1.272 € HT pour une commande de 100 https://safe-pcb.com/SAFE_PCB Un circuit de protection avec une diode zener - DZ1, une résistance - R1 et un transistor MOSFET canal N - Q2. Celui-ci entrera en action si la tension est négative. Le dispositif ne consommera aucun courant sur l’alimentation ou la batterie. Module alimentés sous 12 à 14 V. Composant CMS: 1 Diode zener Réf: MMSZ4702-E3-08, 15V, 0.5W, SOD-123-2 1 Transistor MOSFET Canal N Réf: PB025N08N3GATMA1 ,120 A, 80 V, 0.002 ohm, 10 V, 2.8 V (pour le circuit bleu) 1 Transistor MOSFET Canal N Réf: IPT012N08N5ATMA1 - 300 A, 80 V, 0.001 ohm, 10 V, 3 V. (pour le circuit vert) 1 Résistance à puce CMS, Couche métallique, 1206 [3216 Metric], 1 kohm,, 200 V 1 Résistance à puce CMS, Couche métallique, 1206 [3216 Metric], 470 kohm, 200 V On trouve les composant chez farnell ou bien sur ebay ____________________________________________________________________________________________________________________________________________________________________________________ Les pannes éventuelles de la carte contrôleur N-Eq6: - Appel de courant trop fort au démarrage des moteurs. - Non-respect des consignes d'alimentation. - Inversion de polarité. - Prise Db9 F. défectueuse. - Ci la raquette SynScan ne fonctionne plus, par contre la monture arrive quand même à fonctionner avec Eqmod et le câble Eq-direct directement relié au PC, L2 défectueuse et peut être C4 aussi. Dans la majorité des cas L1+, L1-, L2 , C1, C3 et C4 composant électronique défectueux (cramé). La L1 Joue le rôle de protection, comme un fusible. Composant de remplacement: Perle de ferrite L1 Réf: BLM31PG500SN1L - Perle de ferrite, 1206 [3216 Metric], 50 ohm, 3.5 A, Série EMIFIL BLM31P, 0.015 ohm, ± 25% Perle de ferrite L2 Réf: BLM18EG221TN1D - Perle de ferrite, 0603 [1608 Metric], 220 ohm, 1 A, Série BLM18E, 0.15 ohm, ± 25% Condensateur C3 Réf: 25ZLJ470M10X12.5 - Condensateur électrolytique, Miniature, 470 µF, 25 V, Série ZLJ, ± 20%, À sorties radiales, 10 mm, 12.5mm, 5mm Condensateur C1 Réf: C0603C124K5RACTU - Condensateur céramique multicouche CMS, 0.12 µF, 50 V, 0603 [1608 Metric], ± 10%, X7R Condensateur C4 Réf: C0603C103K5RACAUTO - Condensateur céramique multicouche CMS, AEC-Q200, 10000 pF, 50 V, 0603 [1608 Metric], ± 10%, X7R Attention ce sont des composant de substitution échange d'un composant d'une représentation simplifiée par un autre composant et s'effectue dans le contexte d'une représentation simplifiée. On trouve les composant chez farnell ou bien sur ebay Recherche de composant défectueux: Les composants montés en surface (C.M.S. ou M.S.D.) Recherchez des fissures, mêmes très légères par éclairage rasant pour bien les voir, pour identifier un composant douteux et faites vos mesures au multimètre pour confirmer ou infirmer l'état de panne. Un composant C.M.S. grillé peut tout à fait être remplacé par son homologue en gros boîtier classique, si vous n'avez rien d'autre. Avant toute intervention à lire la note de bas de page. Message d'erreur SynScan: "No link to M.C. Stand-alone mode" la raquette n'est pas correctement branchée sur la monture voir câble défectueux. Ci non carte défectueuse (défaut sur Circuit logiques, EMI et diode à contrôler). 99% des cas c'est un manque de puissance. "CAUTION! Dec/Alt no detected" il y a quelques astram qui ignore ce message en appuyant sur ENTER ou bien ESC puis ENTER. Ou en réinitialisant la raquette SynScan ( menu "Setup" > "Factory Settings"). Un défaut avec la dernière version 3.37 du firmware de SynScan. Faux contacts au niveau des connexions moteurs RA, DEC. "Can not connect to a SynScan hand control" mise à jour de la raquette SynScan, vérifiez le cable de connexion et le câble PC-Link. Assurez-vous qu'ils soient en bon état de fonctionnement. Fermez toutes les applications qui peuvent occuper le port RS-232 puis essayez à nouveau. La Led: Signification de la Led qui clignote. Défaut secteur. Défaut du filtre EMI L1 Défaut réglage vis tangente. La led clignote lentement tension ≃ 11.5V. La led clignote rapidement tension < 10.8V. La led ne doit pas clignoter du tout, pendant les déplacements ou le suivit, la monture aura une imprécision sur le Goto et le suivit. Pour vérifier le voltage, avec la raquette de commande de la monture EQ6 Aller dans le menu "Utility" >"Show informations" > "Power voltage". Le voltage doit être de 11V à 15V. (le bon compromis 13.8V) Une tension non comprise dans cette plage peut endommager définitivement la carte contrôleur voir même la raquette SynScan. Le fait de faire fonctionner la monture avec une faible tension d'alimentation. Générera un courant élevé à travers les composant. Prévoir une bonne Alimentation 12V de 5A minimum . Consommation monture N-EQ6: 420mA au démarrage sans suivit. 550mA en suivit. Goto 1.1A à 2A suivant la charge. Moteur pas à pas HM6GT-F00-1A: 0,8A (± 0.06mA) par phases en Goto Caractéristique moteur HM6GT-F00-1A: Moteur pas-à-pas Bipolaire de type NEMA 17 avec un angle de 1.8°. Dimensions (L*W*H) : 42 x 42 x 39 mm Tension de fonctionnement: 12V sur EQ6 Courant nominal: 1A Couple de maintien: 0.4Nm Résolution: 200 pas Résistance de phase: 6.4 Ω ± 5% Inductance de phase: 11 mH ± 10% Diamètre de l'arbre: 4.90 mm Moteur de substitution: Osmtec 17HS15-0854S Osmtec 17HS19-0854S Vérifier les phases moteur DEC & RA: HM6GT-F00-1A: figure 7 Par bobine 6.4 Ω ± 5% Pin 1 = Orange avec Pin 2 = Bleu Pin 3 = Jaune avec Pin 4 = Rouge Vérifier les driver moteur U7, U8, U9, U10: figure 3 Mesurez la résistance entre GND et chacune des 4 pin du connecteur du moteurs (RA et Dec). La résistance doit être, > à 7 MΩ. Si l'une des résistances est < à 1 KΩ, cela signifie que le driver A3959SLB connecté à la broche est endommagé et doit être remplacé. Vérifier la diode schottky D1: figure 4 Test d'une diode Schottky au multimètre (sens passant) typiquement, on obtient des résultats entre 100mV et 300mV. Diode Schottky SK34A : 165mV à 190mV sens passant, OL sens ouvert. Diode claquée : court-circuit dans les 2 sens. Vérifier la diode PN D4 & D5: figure 4 Test d'une diode PN au multimètre (sens passant) typiquement, on obtient des résultats entre 400mV et 700mV. Diode PN : 610mV à 705mV sens passant, OL sens ouvert. Diode claquée : court-circuit dans les 2 sens, pensez au remplacement du composant.. Vérifier un condensateur: figure 5 Un condensateur c''est un composant dit passif, ne peut être testé qu’en étant séparé du circuit auquel il est raccordé. Il faut aussi le décharger. Mettez pour cela ses 2 pôles en contact avec un élément métallique quelconque. Il existe plusieurs façons de tester un condensateur pour savoir s’il fonctionne convenablement. Réglez le multimètre sur la position ohmmètre. Selon la capacité de votre condensateur, adaptez le calibrage de l'ohmmètre pour qu'il corresponde le mieux à votre condensateur ex 1 000 ohm/1K. Lorsque l’afficheur du multimètre (numérique) indique 10000(ou plus) puis redescend à 0, le condensateur fonctionne correctement. Si en revanche l’afficheur reste à 0 ou bien à la valeur précédente (10000 ou plus), le condensateur est défectueux, pensez au remplacement du composant. 2emme façons de tester un condensateur. Réglez le multimètre sur la position Capa. Selon la capacité de votre condensateur, adaptez le calibrage de Capa pour qu'il corresponde le mieux à votre condensateur. Si la capacitance que vous voyez s’afficher est proche de celle qui est notée sur le composant, vous savez qu’il est en bon état de fonctionnement. Si elle est inférieure de beaucoup ou si elle est proche de zéro, le condensateur est HS. Vérifier une résistance: figure 6 La résistance c''est un composant dit passif, il conduit l'électricité avec un effet résistif. Il est bidirectionnel, il n'y a pas de sens obligatoire du passage du courant. Sont rarement assujettis aux pannes (sauf suite à la défaillance d'un semi-conducteur ou alors dus à un très gros défaut de fabrication ou de conception du montage !). Les résistances de puissance sont plus sujettes aux pannes, pour les même raisons que cités précédemment, mais également parce qu'elles sont amenées physiquement à dissiper de la chaleur, et parfois un peu trop pour elles : Elles vont donc soit se mettre en circuit ouvert, soit carrément changer de valeur (généralement pour prendre une valeur supérieure). Une résistance possède une résistance ohmique dont la valeur réelle peut varier légèrement par rapport à la valeur indiqué sur elle, cela est lié à sa tolérance. La plupart du temps, la mesure de la valeur ohmique d'une résistance ne peut être considérée comme valable que si elle est effectuée hors circuit, c'est à dire si au moins une de ses deux pattes n'est raccordée à rien. La valeur mesurée doit être proche de la valeur attendue, à sa tolérance près. Si ce n'est pas le cas (valeur bien plus élevée par exemple), pensez au remplacement du composant. Mesure en circuit Si la valeur mesurée est inférieure ou égale à la valeur attendue, on peut supposer que la résistance est bonne mais ce n'est pas certain. Il est rare de mesurer en condition normale une valeur de 20 ohms alors que la résistance est marquée 150Kohms, mais cela est néanmoins possible dans certains cas, notamment en cas de présence de bobinages ou de transfo directement en relation avec la résistance en question. Seule sa déconnections (même partielle) peut permettre de confirmer son état. Vérifier le convertisseur DC-DC U4: figure 1 Régulateur SMPS 2171WU mesure la tension sur pin IN du U4 tension comprise à ≃ 12V (Tension d'alimentation). Si pas de tension sur IN, vérifier D1 et L40 voir même L1. Mesure de la tension sur pin FB comprise à 1.24V (Tension de rétroaction). Si tension incorrecte sur FB, régulateur U4 HS, pensez au remplacement du composant. Mesure de la tension sur pin COM comprise à 1V (Compensation de fréquence). Si tension incorrecte sur COMP, régulateur U4 HS, pensez au remplacement du composant. Vérifier la tension sur le + de C48 tension comprise à 33V. Si tension incorrecte vérifier D2 et L14, si D2 et L14 correcte il y a suspicion que U4 est HS, pensez au remplacement du composant. Vérifier le régulateur de tension fixe monolithique U1: figure 2 Régulateur 78D05AL mesure la tension sur pin IN du U1 tension comprise à ≃ 12V (Tension d'alimentation). Si pas de tension sur IN, vérifier D1 ou L11 voir même L1. Vérifier la tension sur pin OUT du U1, tension comprise à 5V. Si pas de tension sur OUT, celui-ci est HS, pensez au remplacement du composant. Avant toute intervention sur la carte électronique. La décharge électrostatique (ESD electrostatic discharge) est un passage de courant électrique entre deux objets possédant des potentiels électriques différents sur un temps extrêmement court. Le terme est souvent utilisé en électronique et dans l'industrie lorsque l'on veut décrire des courants fugaces non-désirés pouvant endommager l'équipement électronique. Une décharge électrostatique est un problème grave dans l'électronique des solides, tels que les circuits intégrés. On ne s'en préoccupe jamais, mais l'électricité statique est un phénomène particulièrement destructeur dans de nombreux domaines et en particulier dans l'électronique. Comment est-elle évacuée normalement ? toucher une surface métallique mise à la terre. L'Electricité statique : l’ennemie invisible de vos matériels informatiques A SUIVRE Mise à jour le 19/02/2019 1 Citer
d.mogenot Posté(e) 28 avril 2020 Signaler Posté(e) 28 avril 2020 (modifié) Bonjour il serait bien de tenir à jour ce poste. Le concepteur technique denis-mgt. Merci Modifié 28 avril 2020 par d.mogenot Citer
